Tragarmsystem HMA HLT

Durch seine hohe Komponenten-Vielfalt ermöglicht das Tragarmsystem HMA HLT optimale Konfigurationen, bei denen sich Design und Funktionalität perfekt ergänzen.

Nicht nur Schwerlast-Fähigkeit und große Reichweite, sondern auch hohe Flexibilität in der Konfiguration gehören zu den häufigsten Anforderungen beim Tragarm-Einsatz. Und gerade hier liegen die Stärken unserer Tragarmsysteme. So wird die ergonomische Anpassung an den Einsatzort enorm erleichtert und der optimale Nutzen erzielt. Dieses Tragarmsystem ist speziell für den HMI Bereich entwickelt worden und ist, in Verbindung mit einem Panel-PC, für viele Bereiche der industriellen Automation ein wertvolles Werkzeug.

Produkt merken

Dreh- / Neigkupplung Tragarmsystem HMA HLT

Zur Anbindung an HLT oder 48 mm Tragarmsystem

Dreh- / Neigkupplung Tragarmsystem HMA HLT

Aufsatzgelenk Tragarmsystem HMA HLT

Zum horizontalen Schwenken des Tragarmes

Aufsatzgelenk Tragarmsystem HMA HLT

Wandgelenk Tragarmsystem HMA HLT

Zum horizontalen Schwenken des Tragarmes

Wandgelenk Tragarmsystem HMA HLT

Zwischengelenk Tragarmsystem HMA HLT

Zur Verbindung von 2 Profilrohren und horizontaler Schwenkung des Tragarmes

Zwischengelenk Tragarmsystem HMA HLT

Winkel Tragarmsystem HMA HLT

Zur Verbindung von einem horizontalen und einem vertikalen Profilrohr

Winkel Tragarmsystem HMA HLT

Kupplung Tragarmsystem HMA HLT

Zur Anbindung eines vertikalen Profilrohres an ein Gehäuse

Kupplung Tragarmsystem HMA HLT

Standfuss / Wandflansch Tragarmsystem HMA HLT

Zur Anbindung eines Profilrohres an vertikale oder horizontale Flächen

Standfuss / Wandflansch Tragarmsystem HMA HLT

Kupplung SF Tragarmsystem HMA HLT

Zur Anbindung eines vertikalen Profilrohres an ein Gehäuse mit geringer Tiefe

Kupplung SF Tragarmsystem HMA HLT

Winkelkupplung Tragarmsystem HMA HLT

Zur Anbindung eines horizontalen Profilrohres an ein Gehäuse

Winkelkupplung Tragarmsystem HMA HLT

Winkelkupplung SF Tragarmsystem HMA HLT

Zur Anbindung eines horizontalen Profilrohres an ein Gehäuse mit geringer Tiefe

Winkelkupplung SF Tragarmsystem HMA HLT

Neigungsadapter 10° Tragarmsystem HMA HLT

Zur starren Verbindung von Gehäuse und Kupplung bzw. Winkelkupplung

Neigungsadapter Tragarmsystem HMA HLT

Neigungsadapter SF 10° Tragarmsystem HMA HLT

Zur starren Verbindung von Gehäusen mit geringer Tiefe und Kupplung bzw. Winkelkupplung

Neigungsadapter SF Tragarmsystem HMA HLT

Gehäuseadapter VESA Tragarmsystem HMA HLT

Zur Anbindung an HLT Tragarmsystem

Neigungsadapter SF Tragarmsystem HMA HLT

Leuchtenadapter Tragarmsystem HMA HLT

Zur starren Befestigung von Signalleuchten mit 25 mm Anschluss

Leuchtenadapter Tragarmsystem HMA HLT

Winkeladapter 48 Tragarmsystem HMA HLT

Zur Verbindung von einem horizontalen Profilrohr und einem vertikalen Rundrohr 48 mm

Winkeladapter 48 Tragarmsystem HMA HLT

Kupplung 48 Tragarmsystem HMA HLT

Zur Verbindung von einem vertikalen Rundrohr 48 mm mit einem Gehäuse

Kupplung 48 Tragarmsystem HMA HLT

Neigungsadapter Tragarmsystem HMA HLT

Zur Verbindung von Gehäuse und Kupplung

Neigungsgehäuseadapter Tragarmsystem HMA HLT

Rotofix Tragarmsystem HMA HLT

Zur direkten Aufsatzmontage - drehbar mit Anschlag

Rotofix Tragarmsystem HMA HLT

Drehwinkel Tragarmsystem HMA HLT

Zur Anbindung an ein senkrechtes Profilrohr

Drehwinkel Tragarmsystem HMA HLT

Kabelschutzplatte Tragarmsystem HMA HLT

Gegen Leitungsbeschädigung an Gehäusedurchbrüchen

Kabelschutzplatte Tragarmsystem HMA HLT

VESA 100 Adapterplatte Tragarmsystem HMA HLT

Zur starren Verbindung von Monitoren mit VESA 100 Bohrbild

VESA 100 Adapterplatte Tragarmsystem HMA HLT

Profilrohr Tragarmsystem HMA HLT

Profilrohr zur horizontalen und vertikalen Montage

Profilrohr Tragarmsystem HMA HLT

Rundrohr 48 Tragarmsystem HMA HLT

Rundrohr Durchmesser 48 mm zur vertikalen Montage

Rundrohr 48 Tragarmsystem HMA HLT

Prospekt HMA-HLT Tragarmsystem
(2.51MB)

Prospekt HMA-HLT Tragarmsystem

Konfigurations-Formular Tragarmsysteme
(207.12kB)

Konfigurations-Formular Tragarmsysteme

Highlights:

Geschlossenes Leicht-Tragarmsystem aus Aluminium-Strangpressprofil mit großer Anbindungsflexibilität
Profilrohr 62 x 85 mm
Traglast bis zu 800 N bei 1000 mm
Profilrohrlänge bis zu 2000 mm
Lastabhängige Neigungsverstellmöglichkeit
Farbe Gelenke und WInkel ähnlich RAL 7016 (Anthrazitgrau)
Farbe Profilrohr ähnlich RAL 7035 (Lichtgrau)
Hohe Komponentenvielfalt
Anschlussmöglichkeit direkt oder mit Gehäusekonsole nach VESA-Standard
Adaption an marktübliche Gehäuse-Anschlussbohrungen mittels Adapterscheiben

Bilder:

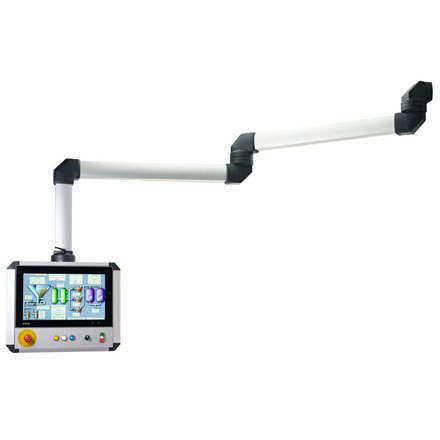

HMA-HLT Tragarmsystem

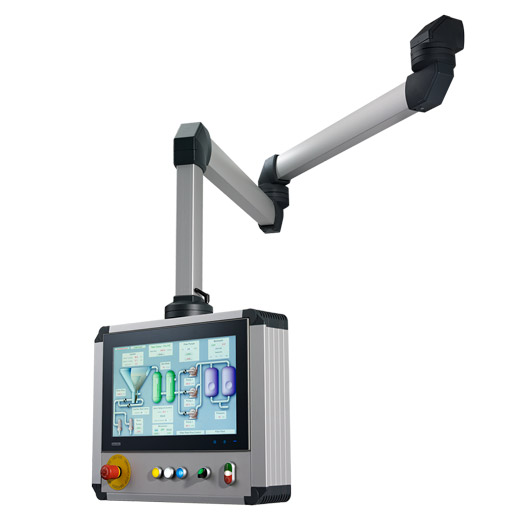

HMA-HLT Tragarmsystem

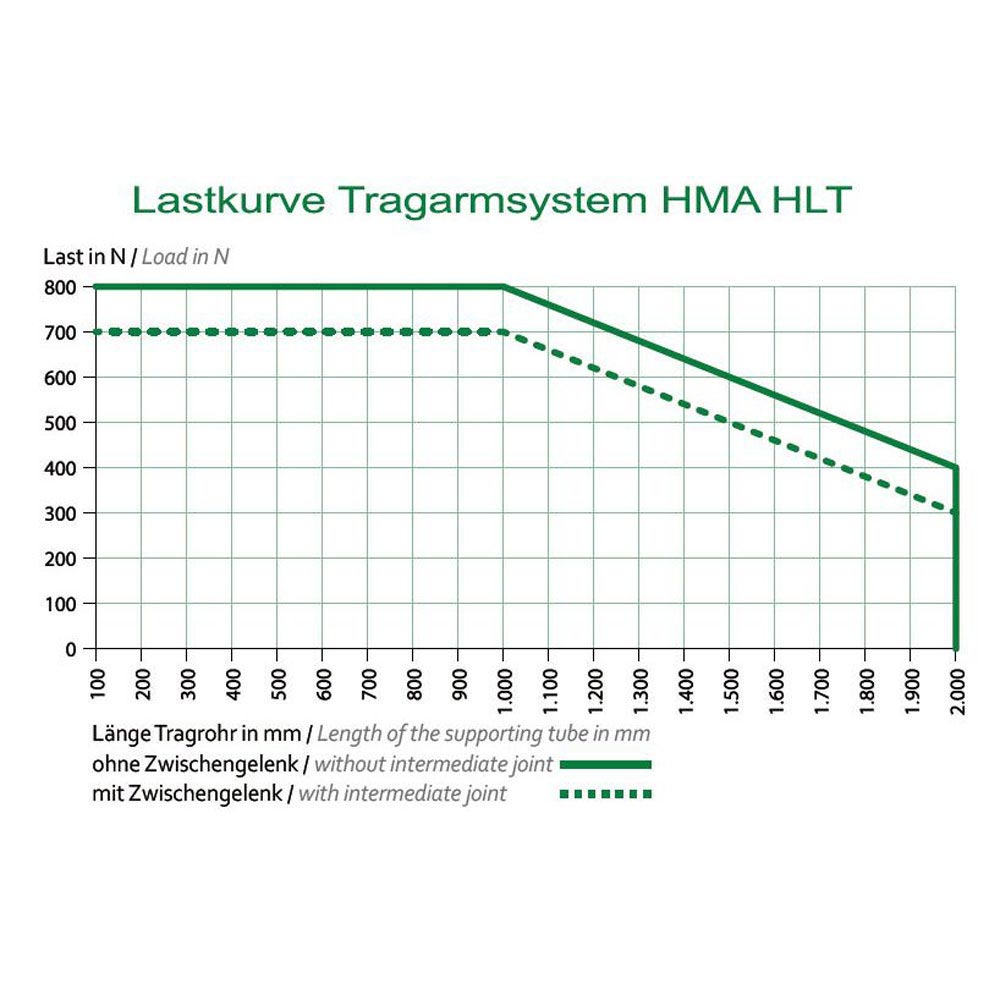

HMA-HLT Lastkurve
